ウインドリフト ギヤボックス交換メンテナンス2012年11月02日

概要

2012年6月、青森県の助成事業としてウインドリフト装置の開発・製作を行い、(株)稲村鉄工所殿(青森県)にウインドリフト装置(WLB)を納入しました。

六ヶ所村風力開発(株)殿の風力発電設備4基のギヤボックス交換メンテナンスが2012年7月~2012年9月の間に行われ、本装置を使用しました。

メンテナンスを行った風車の詳細

詳細
メーカー GE
定格出力 1,500kW
ハブ高さ 65m
ブレード直径 70.5m
質量
ナセル 49t(ギヤボックス25t)
ロータ(ハブ+ブレード) 30t
使用クレーン 100t及び25tトラッククレーン

ギヤボックス交換メンテナンスの様子

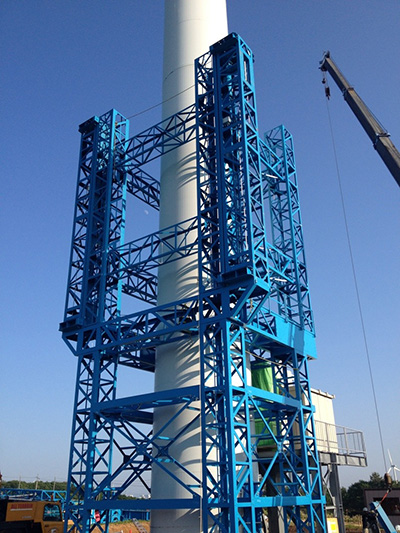

支柱、リフトアップ装置の組立

支柱、リフトアップ装置の組立

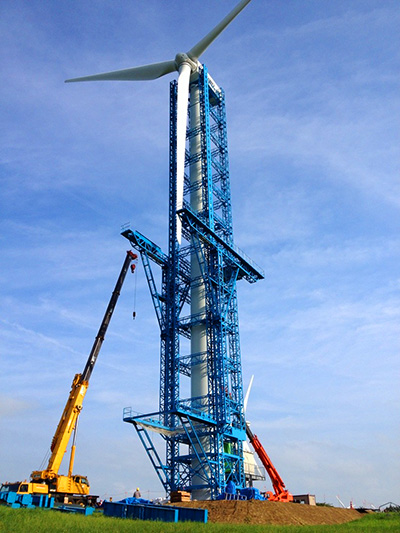

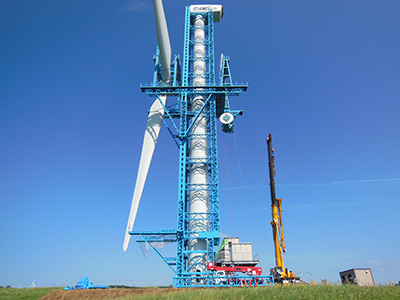

ウインドリフト装置組立完了

ウインドリフト装置組立完了

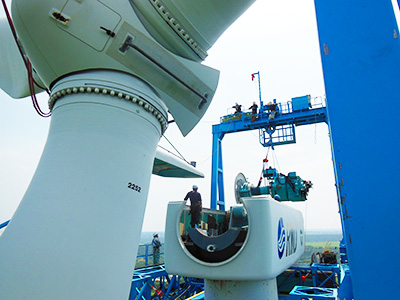

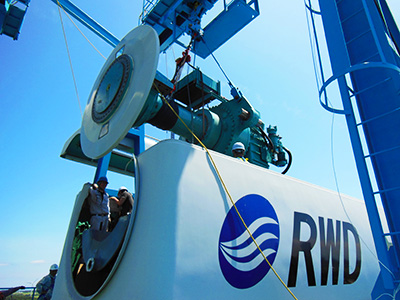

ギヤボックス交換作業

Step 1

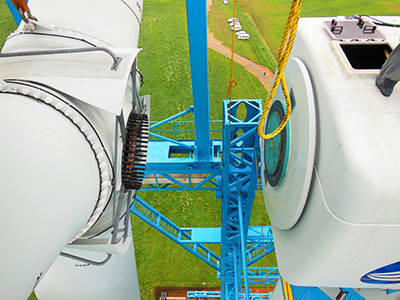

ブレード切離し

Step 2

ギヤボックス取外し

Step 3

ギヤボックスのリフトダウン

Step 4

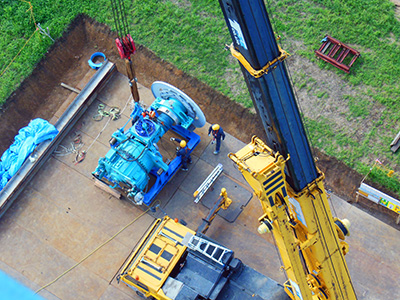

ギヤボックス交換

Step 5

ギヤボックスのリフトアップ及び取付け

Step 6

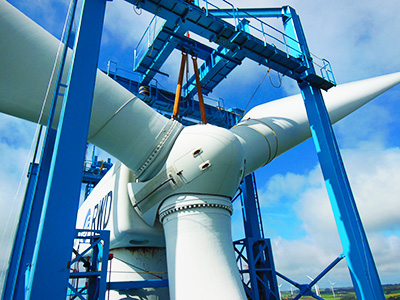

ブレードの取付け(作業完了)
